A volte, quando si tenta di risolvere un problema di MacBook, MacBook Pro o MacBook Air è necessario accenderlo senza utilizzare il pulsante di accensione. È possibile? Si, lo è!

In questi portatili (stile unibody) il pulsante di accensione è permanentemente collegato alla tastiera. In sostanza, si tratta di una parte della tastiera come si può vedere nella figura seguente.



Se la tastiera non è riuscita (diciamo che versato liquido su di esso) E il pulsante di accensione si fermò lavorando c’è una soluzione per accenderlo.

Non è possibile utilizzare questo metodo per accendere il MBP su una base quotidiana, ma è una buona tecnica di risoluzione dei problemi. Potrebbe essere utile per capire il nostro se la scheda madre funziona ancora anche se il computer non si accende quando si preme il pulsante di accensione.

È possibile attivarla da corto circuito le pastiglie di accensione con un piccolo cacciavite a testa piatta per un paio di secondi. Le pastiglie di potenza-on situati sulla scheda madre. Per accedervi si dovrà togliere il coperchio inferiore ed è molto facile.

NOTA: corto circuito le pastiglie di accensione potrebbe non funzionare se la tastiera ancora collegato alla scheda madre. Se non funziona, scollegare il cavo della tastiera dalla scheda madre e riprovare. A volte ci vuole un paio di tentativi per farlo funzionare.

In questo post vi mostrerò come individuare le pastiglie di accensione su diversi portatili Apple. La posizione dipende dal modello (anno).

È possibile trovare il modello utilizzando il numero di serie. Individuare il numero di serie stampato sul coperchio inferiore e inserire nella casella di ricerca specifiche tecnologia (cliccare sul pulsante Sfoglia per prodotto prima).

Sarò l’aggiunta di più immagini come posso accedere ad altri modelli.



MacBook (13 pollici, fine 2008)

In questo modello le pastiglie di accensione Sembrano due terminali a saldare e si trova proprio sopra il cavo del touchpad.



MacBook (13 pollici, fine 2009)

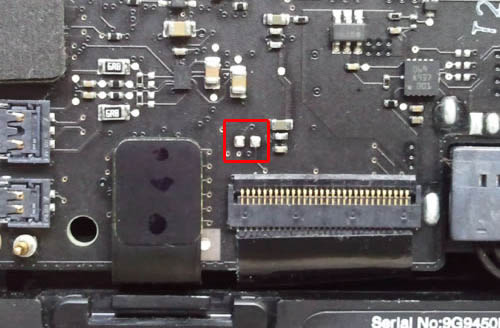

In questo modello le pastiglie di accensione situato sopra il lato sinistro del connettore della tastiera.



MacBook (13 pollici, Metà 2010)

Le pastiglie di accensione trovano proprio sopra il lato sinistro del connettore della tastiera sulla scheda madre.

Due terminali quadrati in posizione verticale.



MacBook Air (11 pollici, fine 2010)

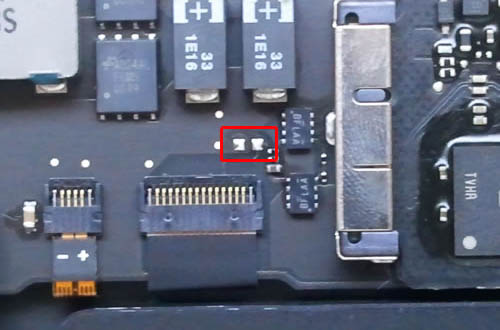

In questo MacBook Air le pastiglie di accensione situato proprio sopra il connettore della tastiera.



MacBook Air (13 pollici, Metà 2011)

In questo MBA l’accensione pad situati appena sopra il lato destro del connettore della tastiera.



MacBook Air (13 pollici, Metà 2012)

In questo MBA da 13 pollici il potere-su cuscinetti situati proprio sopra il connettore della tastiera.



MacBook Pro (13 pollici, metà 2009)

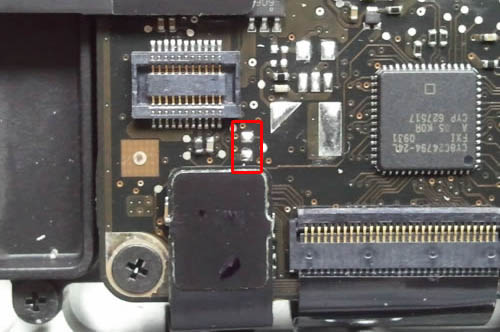

In questo MBP le pastiglie di accensione si trova tra il connettore trackpad e il connettore del disco rigido.

Nella figura seguente ho staccato il cavo del disco rigido in modo da poter vedere l’accensione pad meglio.

Ancora dovrebbe essere in grado di breve con un piccolo cacciavite a testa piatta anche senza scollegare il cavo.

Immagino che MBP (13 pollici, metà 2009) hanno due schede logiche diverse. Sono rilievi simili, ma di accensione si trova in un posto diverso.

Date un’occhiata alle due immagini seguenti.

Le pastiglie di accensione si trova sul lato destro del cavo del disco rigido.

Sul seguente immagine il cavo del disco rigido scollegato modo da poter vedere le pastiglie.



MacBook Pro (13 pollici, Metà 2010)

In questo modello cerca di accensione pastiglie come due piazze argento e situato sopra il connettore della tastiera sul lato sinistro dal chip quadrato.



MacBook Pro (13-inch, Early-Fine 2011)

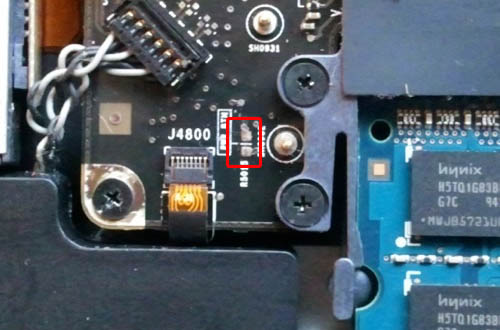

In questo modello le pastiglie di accensione situato sul lato superiore della scheda madre, sul lato destro della vite di foro di montaggio.



MacBook Pro (13-inch, Mid 2012)

Ecco una foto del “Mid 2012 KW scheda logica MacBook Pro da 13 sui rilievi. Questi rilievi si trovano a sinistra della slot di memoria e, soprattutto, una seta proiettato “HF / e1” sulla scheda logica. L’accensione rilievi sono lucido, argento, quadrato, e più grande degli altri pad (per lo più rotondo) d’argento nelle vicinanze.



MacBook Pro (15 pollici, fine 2008)

Questo MBP accensione pad situati sul lato sinistro della scheda madre, proprio sopra il connettore del cavo dell’unità ottica.

Sembrano due terminali a saldare quadrati posizionati verticalmente.

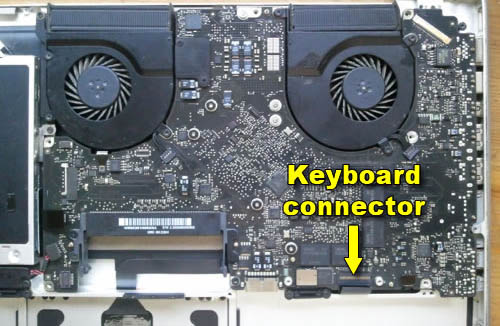

MacBook Pro (15 pollici, metà 2009)

Questa scheda madre non ha il pad di accensione.

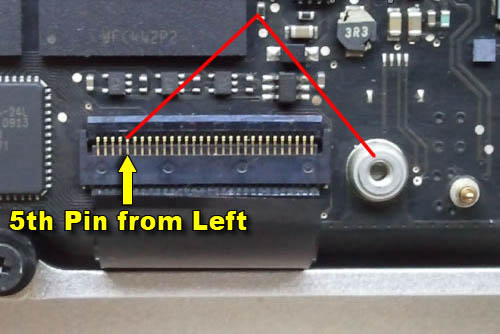

Per accendere il portatile dovrete breve il 5 ° perno dal lato sinistro del connettore della tastiera a terra (un perno di metallo sulla scheda madre).

stai attento! Non cortocircuitare altri pin.



MacBook Pro (15 pollici, 2,53GHZ, metà 2009)

In questo modello le pastiglie di accensione situato sulla parte inferiore della scheda madre.



MacBook Pro (15 pollici, Metà 2010)

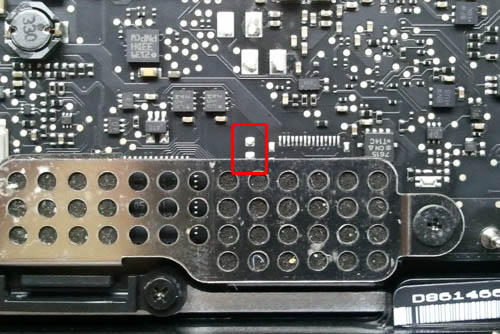

In questo modello il potere-su cuscinetti situati proprio sopra lo scudo connettore della tastiera / trackpad.

Ecco una foto di close-up con lo scudo connettore della tastiera / trackpad rimosso.

Le pastiglie di accensione Sembrano due terminali a saldare e situati sopra il connettore trackpad.



MacBook Pro (15-inch, Early-Fine 2011)

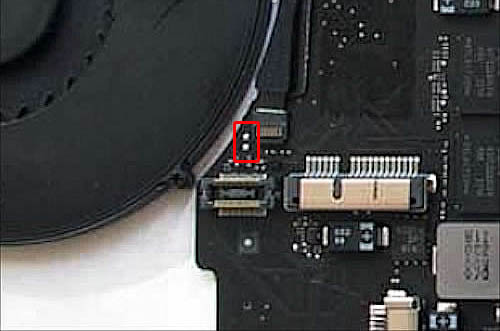

In questo modello le pastiglie di accensione trovano anche proprio sopra lo scudo connettore della tastiera / trackpad ma in posizione verticale.

Le pastiglie Sembrano due terminali a saldare quadrati e si trova al di sopra del connettore della tastiera.

Ecco un vicino immagine.

MacBook Pro (17-inch, Early-metà 2009)

In questo modello di accensione pad situati sul lato sinistro dallo slot memoria e contrassegnato R5015.

MacBook Pro (17 pollici, Metà 2010)

In questa scheda logica le pastiglie trovano nell’angolo in basso a sinistra, sul lato destro per la vite di montaggio.

MacBook Pro (17-inch, Early-Fine 2011)

Su questa scheda madre di accensione pad posizionato orizzontalmente, sul lato sinistro della piazza di chip SMC (la piu ‘grande chip di piazza sopra l’immagine).
